铸造缺陷怎么解决？
铸造厂如何提升良品率？
答案：系统梳理缺陷成因、精准控制工艺参数、持续优化管理体系。
一、铸造缺陷的常见类型与形成机理
在铸造车间里，缺陷往往藏在细节里。最常见的缺陷包括：
- 气孔：金属液与型砂水分反应、浇注系统卷气或脱氧不足。
- 缩孔缩松：补缩通道不畅、冒口设计偏小、合金凝固区间过宽。
- 夹渣：熔炼扒渣不彻底、浇包烘烤温度低、浇注速度不稳定。
- 粘砂与烧结：型砂耐火度不足、涂料厚度不均、浇注温度过高。
这些缺陷并非孤立存在，往往是多因素叠加的结果。例如，气孔与缩孔可能同时出现，因为卷气会阻碍补缩通道。
二、缺陷根因分析：从“人、机、料、法、环”五个维度切入
1. 人——操作习惯与技能差异
为什么同一炉铁水，不同班组缺陷率相差一倍？
答：操作者扒渣时间、浇注速度、测温频次不一致。通过标准化作业指导书+视频回放，可将人为波动降到5%以内。
2. 机——设备状态与参数漂移
射芯机压力波动±0.2MPa，砂芯密度就会偏差3%，导致铸件壁厚不均。解决方案：
- 每日点检压力表并记录曲线；
- 引入闭环伺服系统，实时补偿压力。

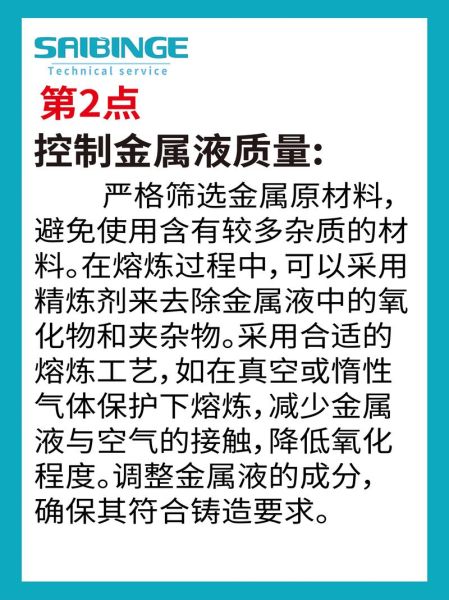

3. 料——原辅材料稳定性
废钢锈蚀、增碳剂粒度变化，都会让碳当量漂移。建立供应商批次追溯+光谱快检，把成分波动控制在±0.03%。
4. 法——工艺窗口过宽
浇注温度区间设定1450-1480℃看似安全，实则掩盖了最佳点。通过DOE试验发现1462℃时缩松率最低，于是把窗口缩窄到±5℃。
5. 环——车间温湿度与型砂水分
雨季型砂水分每升高1%，气孔缺陷增加0.8%。在砂处理系统加装除湿+在线水分仪，缺陷率立降30%。
三、提升良品率的七大实战策略
策略1：建立缺陷数据库
用二维码绑定每箱铸件，X光检测结果实时上传MES。三个月后，系统自动生成缺陷热力图，一眼看出哪台造型机问题最多。
策略2：冒口与冷铁智能设计
传统经验法设计冒口，良品率只有82%。引入ProCAST模拟+遗传算法，冒口体积减少18%，良品率提升到94%。
策略3：熔炼过程碳当量在线微调
在球铁车间安装激光成分分析仪，每包铁水出炉前30秒给出CE值，自动提示增碳剂或废钢添加量，成分一次合格率从78%提升到97%。
策略4：浇注可视化监控
高速摄像头+AI识别卷气、喷溅，一旦异常立即声光报警。某厂上线后，卷气类缺陷由每月120件降至9件。
策略5：型砂性能闭环管理
把透气性、湿压强度、灼烧减量设为关键指标，每班次检测并自动调整膨润土、煤粉比例，型砂报废率下降40%。
策略6：后处理缺陷修复技术
对于已产生的微缩松，采用真空浸渗+局部热等静压，挽救率可达70%，避免整炉报废。
策略7：质量成本考核下沉到班组
把废品折算成金额，与绩效直接挂钩。某铸造厂实施“质量红黄牌”制度，三个月内废品损失从每月38万元降到12万元。
四、案例：灰铁缸体良品率从85%到98%的逆袭
背景：某年产20万台缸体的铸造厂，长期受气孔、缩松困扰。
实施步骤：
- 缺陷溯源：通过X光+工业CT发现90%缩松集中在水套热节。
- 工艺优化：将内浇口从单侧改为双侧，并增加随形冷铁，模数差缩小0.8。
- 过程监控：浇注温度锁定1445±3℃，型砂水分控制在2.8±0.1%。
- 结果：良品率三个月内提升13个百分点，机加废品率同步下降60%。
五、未来趋势：数字孪生与AI质检
数字孪生把砂型、金属液、冷却过程全部映射到虚拟空间，实时预测缩松位置，提前调整冷铁布局。AI质检则通过深度学习识别0.2mm级别的裂纹，漏检率低于人工的1/10。
当这些技术落地，铸造厂将真正从“事后救火”转向“事前预防”。
评论列表
