配电柜安装规范：从选址到接线的全流程要点

配电柜安装规范到底包含哪些关键步骤？一句话概括：从环境评估到最终验收，每一步都要“量体裁衣”。

1. 选址与环境评估

• 通风散热：柜体与墙面距离≥0.8 m，顶部离梁底≥0.5 m，确保自然对流。
• 防潮防尘：IP等级≥IP42；若地下室湿度>85%，需加装工业除湿机。
• 防振防磁：远离大型变频器、电焊机，水平振动加速度≤0.2 g。

---

2. 基础型钢制作与接地

为什么基础型钢必须二次找正？
答：一次找正只能消除安装误差，二次找正才能消除土建沉降带来的扭曲，保证柜体垂直度≤1.5 mm/m。

1. 选用10#热镀锌槽钢，焊接后整体热浸锌。
2. 接地干线采用-40×4铜排，搭接面搪锡，搭接长度≥6倍宽度。
3. 基础与主地网两点连接，接地电阻≤1 Ω。

---

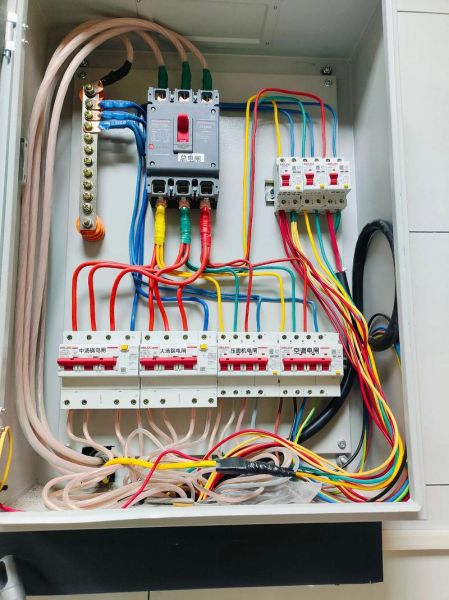

3. 柜体就位与母排连接

• 水平度：用0.5 mm/m水平仪校准，垫片≤3片，点焊固定。
• 母排搭接：搭接面涂导电膏，螺栓扭矩按厂家铭牌值±5 %控制。
• 相序标识：黄绿红套标+热缩管双重标识，避免后期误操作。

---

配电系统常见故障排查：快速定位与精准修复

配电系统常见故障排查有哪些高效套路？
答：先“看、听、闻、测”四步法缩小范围，再用分段绝缘电阻测试锁定故障点。

1. 低压总开关跳闸：原因与对策

现象	可能原因	排查动作
瞬时跳闸	短路电流	用钳形表测峰值电流，核对断路器Icu值
延时跳闸	过载或谐波	红外测温+谐波分析仪，查负载率与THDi
无规律跳闸	N线重复接地	用钳形电流表测N线电流，>20 %相电流即异常

---

2. 电容柜功率因数不达标

为什么更换新电容后功率因数仍低于0.85？

• 控制器设置错误：目标功率因数应设为0.95，而非0.90，留足余量。
• 投切级差过大：采用“1:2:3:3”编码，避免单级容量>总无功缺口30 %。
• 谐波放大：THDu>5 %时，必须串联7 %或14 %电抗器，防止谐振。

---

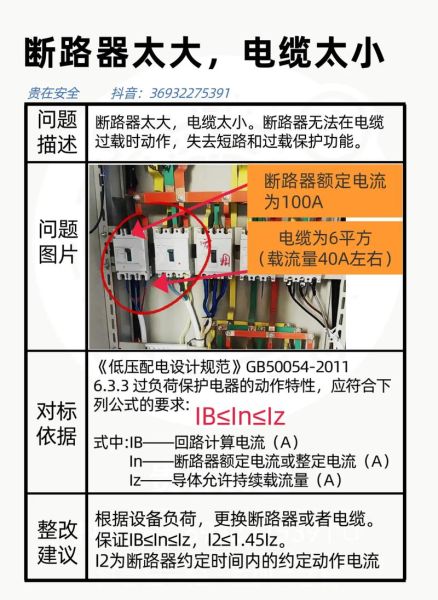

3. 馈线电缆发热

1. 测量电缆表面温度，>70 ℃即属异常。
2. 核对载流量：环境温度35 ℃时，YJV-3×185+1×95载流量仅≈320 A。
3. 检查压接端子：用微欧计测接触电阻，>20 μΩ需重新压接。

---

现场案例：某数据中心配电室故障复盘

故障现象

UPS输入柜频繁报警“输入缺相”，但万用表测三相电压平衡。

排查过程

• 第一步：拆下柜顶母排盖板，发现B相母排搭接面烧蚀，接触电阻达0.8 Ω。
• 第二步：追溯发现安装时未涂导电膏，且螺栓扭矩不足，运行三年后氧化加剧。
• 第三步：更换镀银母排搭接片，重新按45 N·m扭矩紧固，故障消失。

经验提炼

“看不见”的接触面才是故障高发区，定期红外测温+接触电阻测试，能把隐患消灭在跳闸前。

---

运维清单：让规范与排查形成闭环

• 日检：记录柜体温度、噪音、气味，异常立即红外复测。
• 周检：抽查10 %断路器二次回路端子紧固度。
• 月检：用2000 V兆欧表测母线绝缘，≥0.5 MΩ为合格。
• 年检：全站接地电阻测试，>1 Ω时增加垂直接地极。

把配电柜安装规范写进SOP，把常见故障排查做成卡片，现场人员按图索骥，就能把“事后抢修”变成“事前预防”。
