为什么电阻选型会直接影响整机可靠性？
电阻虽小，却是电路的“血压计”。**选型失误**往往导致温漂超标、浪涌击穿、EMI恶化三大故障。自问：一颗0402封装的厚膜电阻能否直接替代2512的合金检流电阻？答：不能，因为功率密度、散热路径、TCR曲线完全不同。
电阻选型注意事项：从六大维度拆解
1. 功率余量：不只是看额定值
- **降额使用**：工业级设计通常取额定功率的50%以下，高温环境再降20%。
- **脉冲功率**：雷击、电机启动等瞬态能量需查脉冲负载曲线，而非静态额定。
- **自热影响**：自热>20℃时，阻值漂移可能已超出精度等级。
2. 精度与TCR：别混淆概念
有人问：0.1%精度电阻在-40~85℃区间误差是否仍是0.1%？
答：不是，**精度仅指25℃标称误差**，TCR带来的附加误差需单独计算：
ΔR = R0 × TCR × ΔT
3. 高频特性：S参数比datasheet更真实
厚膜电阻在100MHz以上呈感性，薄膜电阻呈容性。**自谐频点**才是高频选型的分水岭。
4. 噪声等级：音频与ADC前端不能忽视
金属膜噪声<-40dB，厚膜>-20dB；低噪放大器优先选金属箔或绕线。
5. 机械应力：PCB弯曲的隐形杀手
0402封装在3mm板弯时，内部裂纹概率提升7倍；柔性板区域建议改用柔性端接电阻。
6. 供应链与可替代性
车规AEC-Q200认证型号交期长达52周，**提前锁定第二供应商**可避免停产风险。

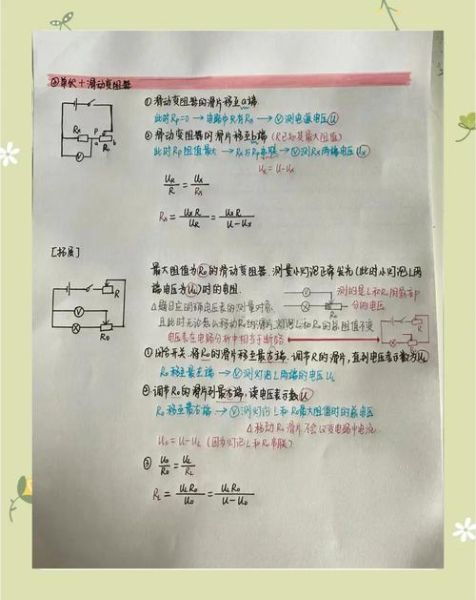

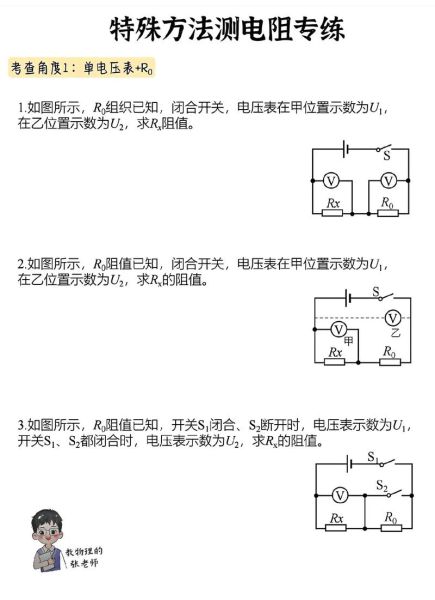

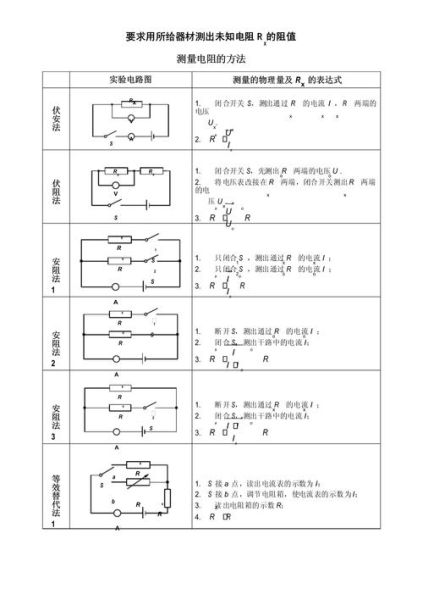

电阻阻值怎么测量：四种场景下的实战方法
场景一：离线测量（实验室级）
- 四线制Kelvin夹具，消除引线电阻；
- 设定DMM为“慢速”档，积分时间≥10PLC，分辨率6½位；
- 恒温23±1℃，湿度<50%RH，避免手指温度影响。
场景二：在线测量（不拆焊）
利用**开尔文探针**点测电阻两端铜箔，万用表输入阻抗≥10GΩ，防止并联支路分流。若电路存在电解电容，需先放电至<1V。
场景三：高速产线（100ms内判定）
飞针测试机采用**恒流源+高速ADC**架构，电流源1mA~100mA可编程，同步采样电压，算法补偿温升ΔT。
场景四：毫欧级检流电阻
传统万用表分辨率不足，改用**微欧计**或**开尔文电桥**；电流提升至额定值10%，利用V=IR计算，消除热电势误差。
容易被忽视的隐性参数
寄生电感与电容
2512封装寄生电感约2nH，在GHz级RF链路会改变匹配网络Q值；**反向几何结构**电阻可降至0.5nH。
电压系数
高压分压场景，厚膜电阻VCR可达200ppm/V，导致分压比随输入电压漂移；金属膜VCR<10ppm/V。
硫化与湿敏
含硫环境（数据中心、矿区）需选**抗硫化电阻**，内电极采用Ag-Pd合金；MSL等级≥3的电阻开封后需在168h内回流。
实战案例：48V/20A BMS检流设计
需求：±1%精度，温升<30℃，持续电流20A，浪涌80A/100ms。
选型过程：
- 计算功率：P=I²R，取R=2mΩ，则P=0.8W，选用2512/2W合金电阻，降额60%；
- TCR≤50ppm/℃，-40~85℃漂移：ΔR=2mΩ×50ppm/℃×125℃=12.5µΩ，误差0.625%，满足±1%；
- 四线制Kelvin layout，铜箔宽度≥3mm，避免磁通干扰。
未来趋势：从被动到智能
数字可调电阻（DigiPOT）已用于自动校准，**集成温度传感器的电流检测电阻**可实时补偿TCR；GaN快充中，2MHz开关频率推动0.2mΩ合金电阻量产。
掌握选型与测量细节，才能让电阻在电路中“隐身”却又“可靠”。
