一、数控刀具怎么选？先弄清这五个关键维度
面对动辄上百页的刀具样本，很多工程师第一反应是“头大”。其实，只要抓住以下五个维度，就能迅速缩小范围。
（图片来源网络，侵删）
1. 加工材料决定基体与涂层
- 铝合金：选无涂层超细晶粒硬质合金，防止积屑瘤。
- 不锈钢：优先PVD涂层（TiAlN、AlTiN），耐热冲击。
- 高温合金：必须带厚AlCrN多层涂层，基体钴含量≤6%。
2. 刀具几何角度与断屑槽
自问：同样车削45#钢，为什么别人用0°前角刀片不崩，我一用就崩？
自答：因为对方机床刚性高、夹持短，而你悬伸长，必须选正前角+锋利刃口降低切削力。
3. 刀柄接口与动平衡等级
高速加工中心（≥15000 rpm）务必选HSK-A63以上接口+G2.5动平衡；普通BT40在8000 rpm以内即可。
4. 冷却方式：内冷 vs 外冷
深孔钻削（L/D＞5）必须内冷，否则排屑不畅导致刀具瞬间报废。
5. 成本模型：单件成本而非单价
举例：A刀片单价30元，寿命100件；B刀片单价45元，寿命200件。单件成本A=0.3元，B=0.225元，B更划算。
二、数控刀具寿命多久？真实数据与延长技巧
1. 行业平均寿命速查表
| 加工方式 | 材料 | 平均寿命（分钟） |
|---|---|---|
| 车削 | P20模具钢 | 45-60 |
| 铣削 | 7075铝 | 120-180 |
| 钻削 | 304不锈钢 | 25-35 |
| 攻丝 | 45#钢 | 800-1000孔 |
2. 寿命提前终结的三大元凶
- 切削参数过高：Vc每提高20%，寿命下降约50%。
- 微崩刃未及时发现：0.05 mm崩口即可让后刀面磨损呈指数级增长。
- 冷却液浓度失衡：浓度过低导致边界润滑失效，刀具热裂。
3. 延长寿命的实战组合拳
- 倒钝刃口：用金刚石刷对刃口做0.02-0.03 mm倒钝，寿命提升15-25%。
- 动态铣削：保持平均切厚恒定，避免满刀切削，热量分散。

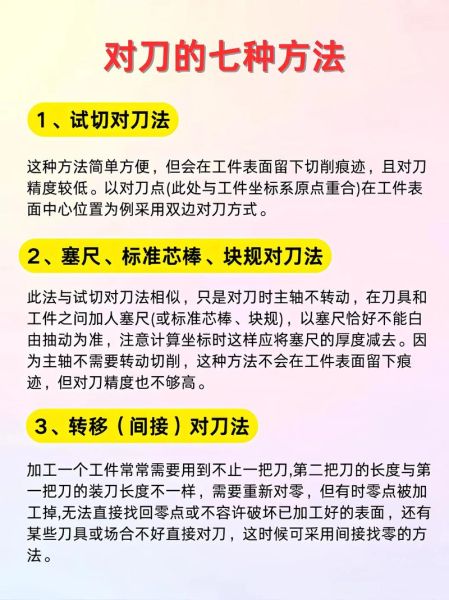

- 刀具预调+破损监控：激光对刀仪将跳动控制在0.01 mm内，配合主轴负载监控，提前换刀。
三、现场案例：从15分钟到90分钟的蜕变
某航空零件厂加工Inconel 718涡轮叶片，原用刀片寿命仅15分钟。
（图片来源网络，侵删）
问题排查：
- 切削速度Vc=35 m/min过高，导致沟槽磨损。
- 冷却液压力仅5 bar，无法穿透蒸汽屏障。
改进措施：

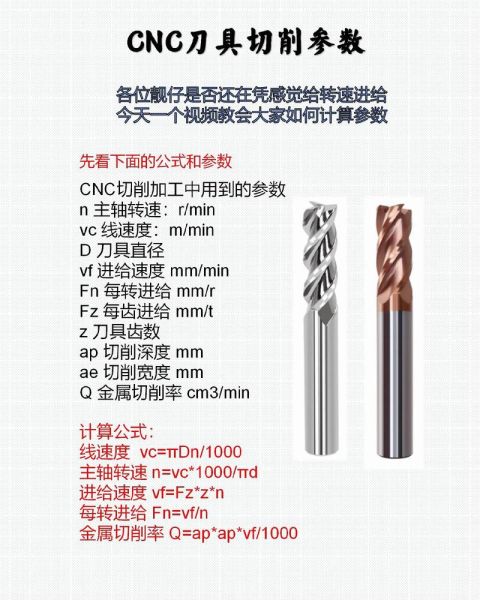

- 将Vc降至25 m/min，每齿进给fz提高至0.12 mm/z，保持金属去除率。
- 换用7 MPa高压内冷刀柄，并添加极压添加剂。
- 刀片基体改用超细晶粒+AlTiN+TiSiN纳米多层涂层。
结果：寿命跃升至90分钟，单件刀具成本下降62%。
四、常见疑问快问快答
问：干切削会不会大幅缩短刀具寿命？
答：对钢件干切削，若机床具备MQL（微量润滑）系统，寿命可接近湿式；但加工钛合金必须湿式，否则刀具在30秒内烧损。
问：涂层越厚越好吗？
答：非也。厚涂层（＞5 μm）适合低速重载，高速精加工反而因热应力导致剥落，2-3 μm最佳。
（图片来源网络，侵删）
问：刀具寿命能否用主轴声音判断？
答：可以。高频啸叫往往预示后刀面磨损≥0.3 mm，需立即停机检测。
五、未来趋势：数字孪生刀具管理
西门子、山特维克已在测试“数字刀片”——每片刀具植入RFID+温度传感器，实时回传磨损曲线。系统根据剩余寿命自动调度机床，实现零停机换刀。预计2026年将在汽车动力总成产线率先落地。
评论列表
